如何保證膠球清洗裝置性能質量需考慮哪些？

     如何保證膠球清洗裝置性能質量需考慮哪些？根據凝汽器循環冷卻水質情況，為了保證凝汽器冷卻管內側的清潔，我公司凝汽器冷卻管采用凝汽器膠球清洗裝置。膠球清洗收球網安裝在凝汽器冷卻水出口水平管上（約為-3.3m，相對于主廠房零米）。

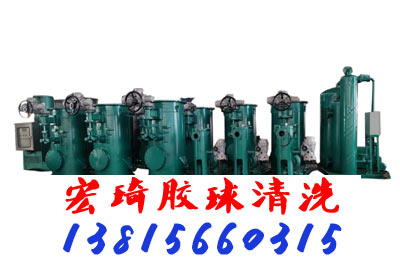

     DN2200臥式膠球清洗裝置連云港市宏琦電力輔機有限公司生產配置。
凝汽器膠球清洗裝置系統由下列部分組成:
     1)具有電動執行機構的膠球加球室和電動的再循環泵。
     2)收球網壓差測量和控制系統。
     3)具有手動的閥門、附件，膠球分匯器及附件。
     4)海綿膠球、普通標準剝皮膠球、金剛砂膠球、硅膠球。
     5)微機程序控制柜及與之相關的控制設備。
膠球泵:
     膠球泵是膠球清洗裝置系統中的關鍵設備。為保證膠球清洗裝置系統高效、持久地運行，該膠球泵具有寬流道，低轉速，體積小，功耗小，適合長時間連續運行等特點，膠球清洗系統24小時連續在線運行的可靠保證。
     膠球泵的作用是把膠球從冷凝器的出口帶到冷凝器的進口，因此膠球泵的揚程主要是克服冷凝器自身的水阻及膠球管道的沿程阻力。通常冷凝器的水阻是50～60kpa，膠球管道的沿程阻力（取流速為2m/s）為～5pa/m；而達極公司的膠球泵的揚程為120kpa，因此完全可以滿足系統運行的要求并有一定的裕量。泵與電動機配供統一的共用底座，并配供泵電機之間的聯軸器及其護罩。
收球網
     收球網的設計具有良好的水力特性，保證膠球不跑球。球網為倒V 型結構，水平安裝在凝汽器冷卻水出口管上，兩只收球網對稱布置。收球網高度不大于2000 mm（暫定），收球結構為格柵式，網板采用組裝式結構。兩只收球網對稱布置。收球網在膠球非投運時，其收球格柵網板設置反沖洗裝置，收球設置人孔以便于檢修。
設備主要材料:
     收球網殼體: Q235A，內壁3mm硬質襯；膠收球網格柵: 不銹鋼1Cr18Ni9Ti收球網轉動軸: 不銹鋼1Cr18Ni9Ti ；收球網轉動軸套：鑄鐵，表面涂塑（進口）裝球室：外殼，Q235A，內壁3mm硬質襯膠；網芯，不銹鋼1Cr18Ni9Ti
裝球室（膠球加球裝置）
     1)每個裝球室在保證正常裝球數量時，其貯存容積留有一定的裕度。加球室的具體容積為55L。
     2)裝球室布置位置和進出口連接管保證加球的均勻和不發生堵球。加球室的進出口連接管采用法蘭連接，并配有球閥，加球室設有排水和放氣閥門。
     3)膠球清洗裝置配供用來控制膠球的發送和停止的電動驅動裝置，電動執行機構采用進口產品。
膠球清洗裝置系統的性能要求
     凝汽器膠球清洗裝置保證安全可靠，所有傳動機構靈活可靠，膠球清洗裝置投運時，保證所有膠球在凝汽器水室中分布均勻的進入凝汽器不銹鋼管中，對管子內壁進行有效的清洗。
     每臺機組設兩套單獨的膠球清洗系統和兩套微機程序控制系統（一機兩控制柜），保證膠球清洗裝置能夠按照投運程序自動和手動運行。在設計工況下，使用濕態直徑比凝汽器不銹鋼管內徑大1—2mm的清洗用海棉球，每次清洗半小時，保證收球率大于等于95%。收球率的測試方法為：連續運行24小時，收球半小時，收球數與與投球數的比值。膠球具有回復性能好、密度均一的性能，密度為0.95~1.05T/m3，使用壽命為4~6周。膠球投運時，收球網運行正常時水阻不大于300 mmH2O。膠球清洗裝置大修周期為5年。
